Tanque de gasómetro pequeño de 70 pulgadas cúbicas (1147 cm cúbicos) (tanque de gas vaporoso)

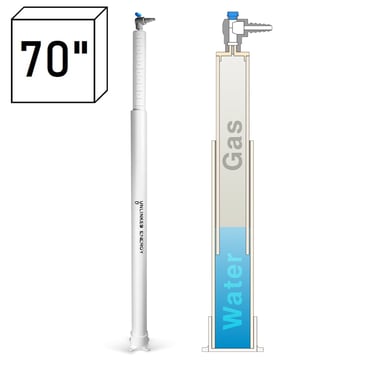

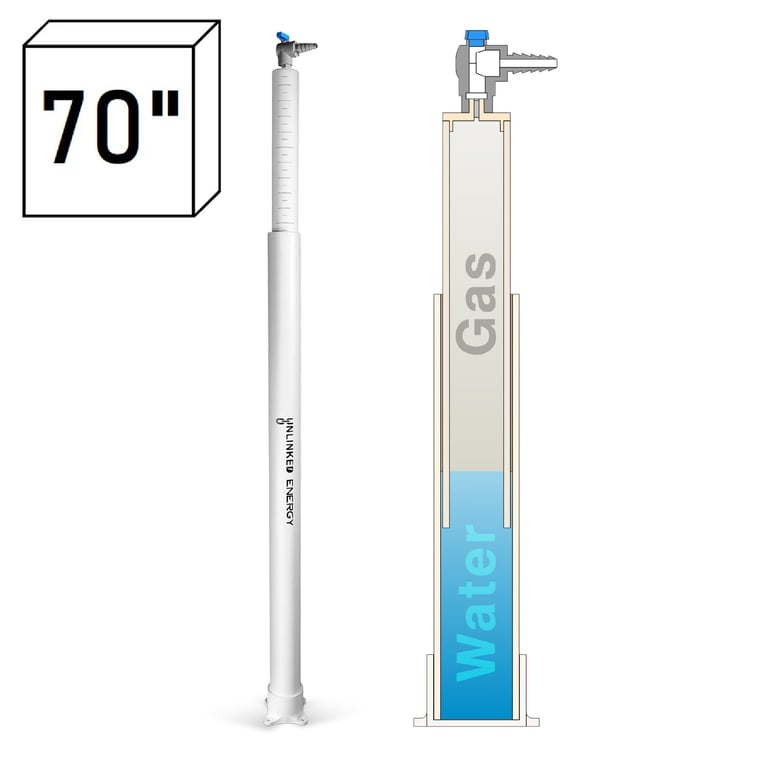

Un tanque de gasómetro (tanque de gas vaporoso) consta de dos partes: el elevador superior y el depósito inferior.

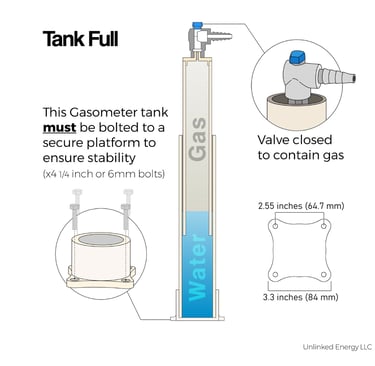

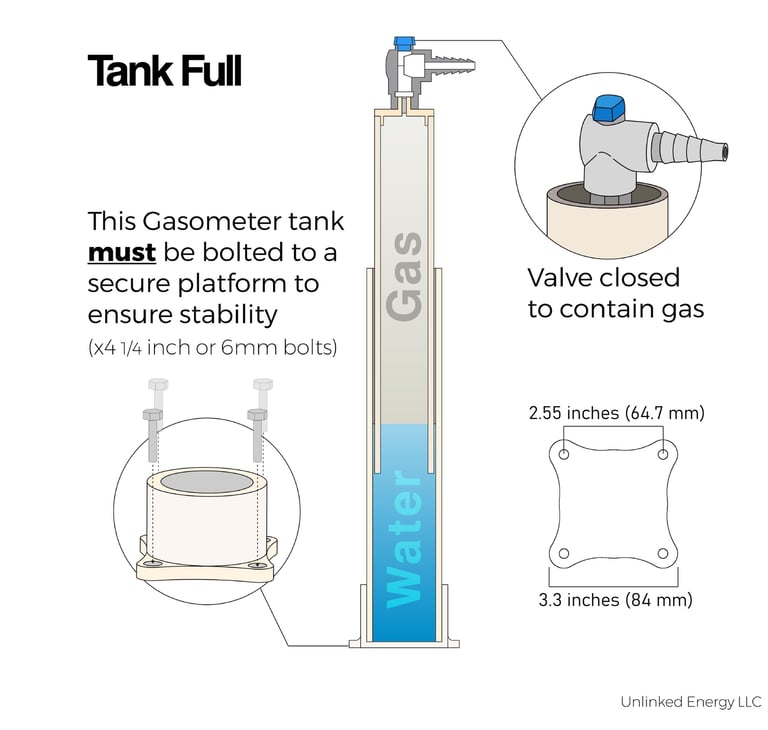

Este tanque de gasómetro debe atornillarse a una plataforma segura para garantizar su estabilidad. Utilice cuatro tornillos de 6 mm (no incluidos).

Coloque el elevador superior (con una válvula correctamente instalada) en el depósito inferior y llénelo con agua limpia.

Operación de llenado, almacenamiento y descarga:

Conecte la manguera de suministro a la válvula y gírela a la posición abierta.

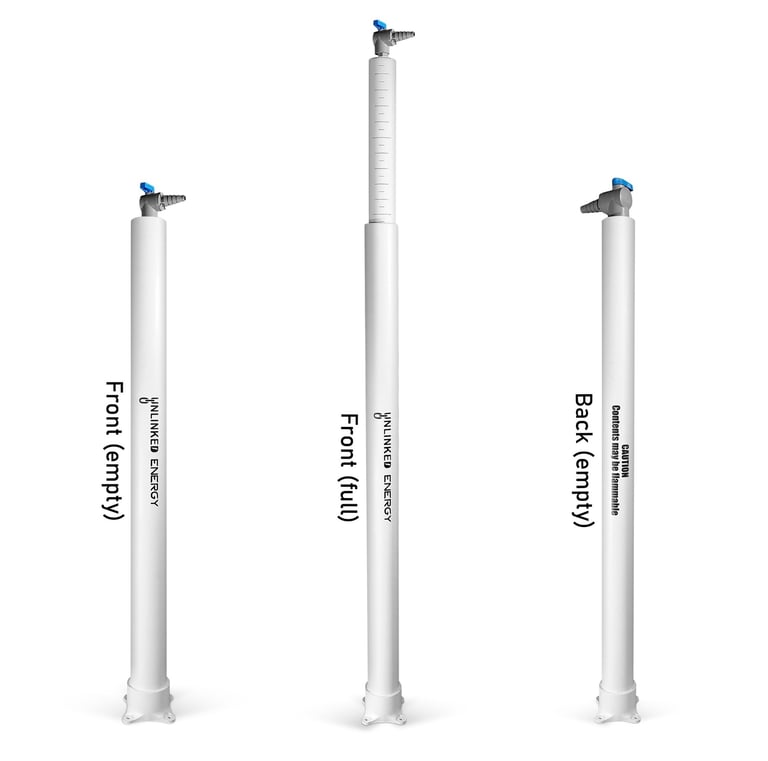

El elevador puede llenarse con hasta 70 pulgadas cúbicas (1147 cm cúbicos) de gas. La entrada de gas en el elevador creará flotabilidad, lo que hará que el elevador se eleve.

Precaución: Si la cantidad de gas dentro del elevador excede su volumen interno nominal (70 pulgadas cúbicas o 1147 cm cúbicos en este caso), el gas comenzará a fluir por debajo del elevador y hacia el área circundante.

Una vez lleno de gas, la válvula puede cerrarse y desconectar la manguera.

Conecte la manguera de demanda a la válvula y ábrala según sea necesario para liberar el gas. Una vez que se agote el gas dentro del elevador o se cierre la válvula, el flujo de gas cesará.

Equilibrio de oferta y demanda:

Si utiliza el tanque del gasómetro (tanque de gas vaporoso) para equilibrar la oferta y la demanda, corte la manguera/línea de suministro a demanda e instale un conector/racor de intersección en T. Luego, instale otra manguera en el tercer punto de intersección/conexión y conéctela a la válvula del tanque del gasómetro. Gire la válvula a la posición abierta para permitir que la presión de acceso (gas) entre y salga del tanque durante las fluctuaciones de la oferta y la demanda. Cuando la oferta supera la demanda, el gas fluirá hacia el elevador superior, creando flotabilidad que hará que el elevador ascienda.

Precaución: Si la cantidad de gas dentro del elevador excede su volumen interno nominal (70 pulgadas cúbicas o 1147 cm cúbicos en este caso), el gas comenzará a fluir por debajo del elevador y a salir al área circundante.

Cuando la demanda comienza a superar la oferta, el elevador comenzará a descender. El elevador descenderá hasta que la oferta se equilibre con la demanda o hasta que se agote todo el gas en su interior.

-Volumen interno aproximado (para gas): 70 pulgadas cúbicas (1147 cm cúbicos)

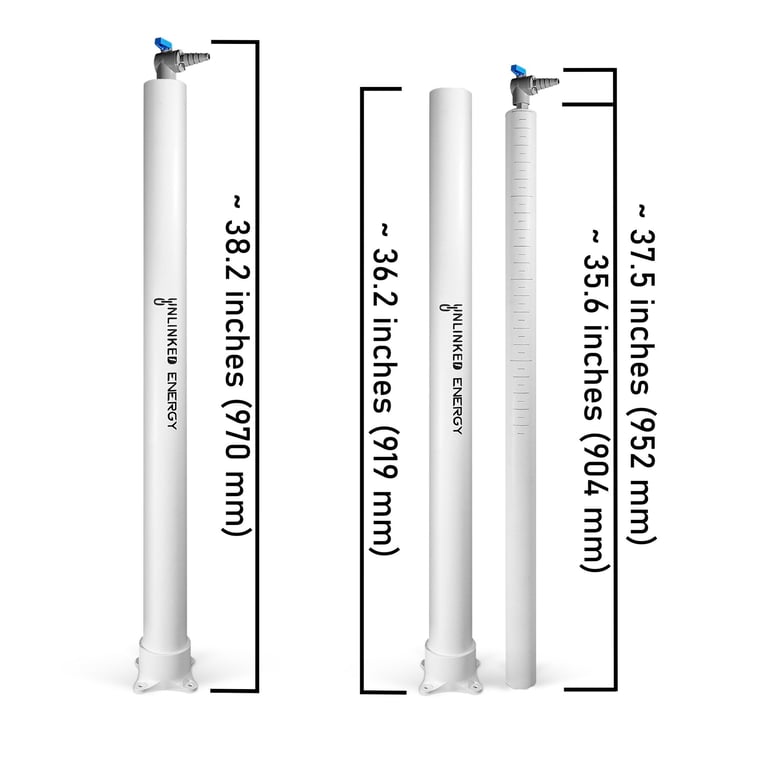

- Dimensiones del tanque: Ancho 84 mm (3,3 pulgadas), Largo 84 mm (3,3 pulgadas), Alto 919 mm (36,2 pulgadas) sin válvula, ~ 970 mm (38,2 pulgadas) con válvula.

- Temperatura de funcionamiento: 0,5 °C (33 °F) a 60 °C (140 °F)

- Construcción de polímero

- Orificios de montaje con una separación de 64,7 mm (2,55 pulgadas) y una distancia de 45,7 mm (1,8 pulgadas) desde el centro.

- Cuatro juegos de tornillos de 6 mm (1/4 pulgada o 6 mm) para el montaje (no incluidos).

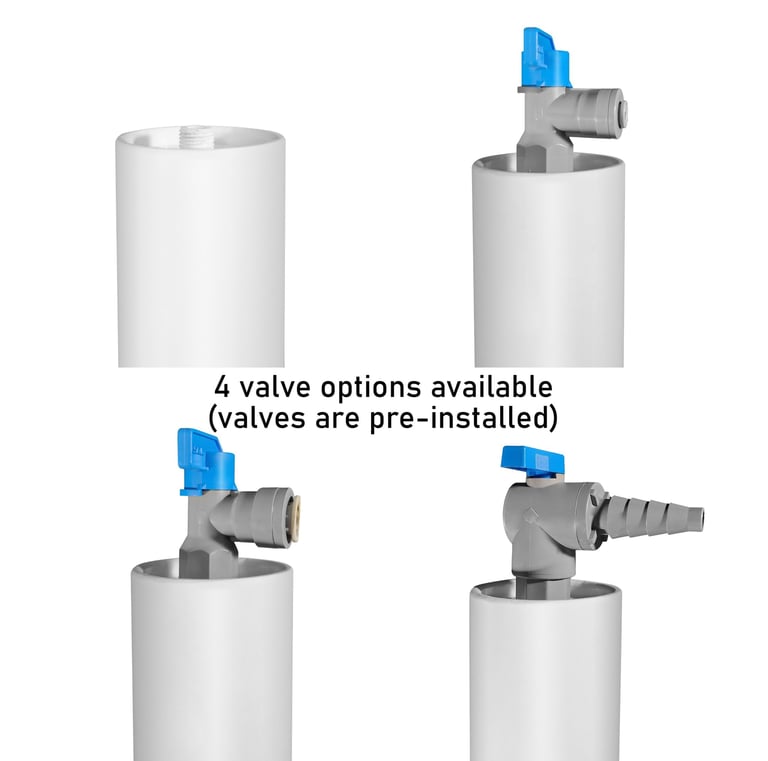

- Cuatro opciones de válvulas disponibles (las válvulas vienen preinstaladas):

Sin válvula (roscas NPT de 1/4").

Válvula dentada de PVC gris de encendido/apagado para tubos de 9,5 mm a 16,8 mm de diámetro interior.

Válvula de tapón acodado de PVC gris de encendido/apagado para tubos de 6,3 mm de diámetro exterior, conexión a presión.

Válvula de tapón acodado de PVC gris de encendido/apagado para tubos de 9,5 mm de diámetro exterior, conexión a presión.
